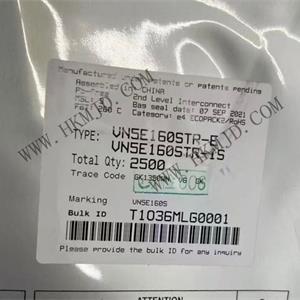

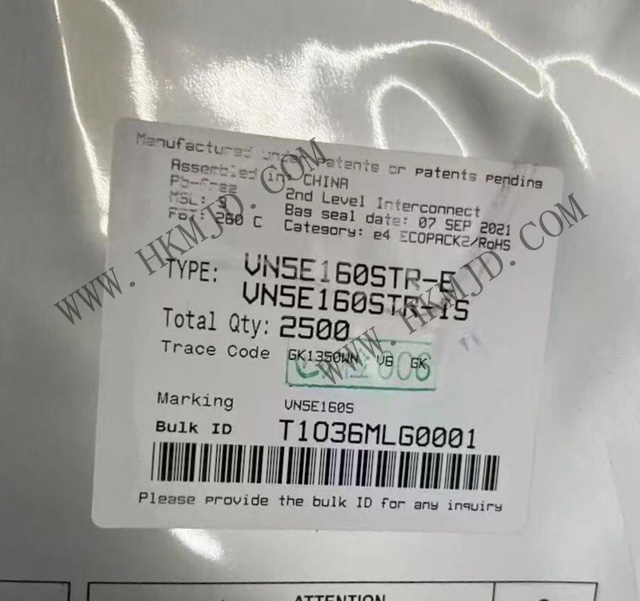

VN5E160STR 是一款采用 ST 專有 VIPower M0-5 技術制造的單通道高側驅動器，采用超小型 SO-8 封裝。

VN5E160STR專為驅動汽車接地負載而設計，提供保護、診斷功能，并支持與任何微控制器輕松實現 3V 和 5V CMOS 兼容接口。

該器件集成了先進的保護功能，包括負載電流限制、通過功率限制實現的浪涌和過載主動管理、過溫關斷帶自動重啟以及過壓主動鉗位。

每個輸出通道均關聯一個專用低電平有效數字狀態引腳，以提供增強型診斷功能，包括快速檢測過載和對地短路、過溫指示、對VCC短路診斷以及開路負載的開/關狀態檢測。

通過將STAT_DIS引腳上拉，可禁用整個設備的診斷反饋，從而實現與其他類似設備的有線或連接。

VN5E160STR 所有功能：

通用功能通過功率限制實現啟動電流主動管理極低待機電流3.0V CMOS兼容輸入優化電磁輻射極低電磁敏感性符合2002/95/EC歐洲指令

保護功能欠壓關機過壓鉗位負載電流限制快速熱瞬態自限保護地線丟失和VCC丟失保護過溫關機帶自動重啟 (熱關斷)反極性電池保護 (a) 靜電放電保護

診斷功能開漏狀態輸出導通狀態開路負載檢測關斷狀態開路負載檢測輸出短路至VCC檢測過載和短路至地(功率限制)指示熱關斷指示

VN5E160STR 關鍵參數：

負載電壓：4.5 V – 28 V

連續輸出電流： 7 A（峰值 10 A）

導通電阻：160 mΩ（典型）

保護功能：限流、過溫關斷（帶自恢復）、過壓鉗位、短路到地與短路到 VCC 檢測

診斷輸出：開漏 STAT 引腳，支持開路負載檢測、ON/OFF 狀態檢測

邏輯接口：3.3 V / 5 V CMOS 兼容

工作結溫：–40 °C ~ +150 °C

封裝：8-SOIC，表面貼裝

VN5E160STR 應用：適用于各種電阻性、感性及容性負載。
