ZMID5203AE1R是一款具有SENT輸出的電感式位置傳感器IC，用于汽車應用中的絕對旋轉和線性運動傳感。ZMID5203AE1R利用線環感應和渦流的物理原理來檢測在一組線圈（由一個發射器線圈和兩個接收器線圈組成）上方滑動或旋轉的金屬目標的位置。這三個線圈通常在印刷電路板 （PCB） 上印刷為銅走線。它們的布置使得發射器線圈在接收器線圈中感應出次級電壓，該電壓取決于金屬目標在線圈上方的位置。ZMID5203AE1R完全符合汽車標準 AEC-Q100,0 級，環境溫度高達 150°C。

主要規格

用于測量：線性，旋轉位置

技術：電感

旋轉角度 - 電氣，機械：0° ~ 360°

線性范圍：-

輸出：SENT

輸出信號：順時針增加

致動器類型：感性目標

線性度：-

電阻容差：-

電壓 - 供電：4.5V ~ 5.5V

安裝類型：表面貼裝型

端接樣式：鷗翼

工作溫度：-40°C ~ 150°C

等級：汽車級

資質：AEC-Q100

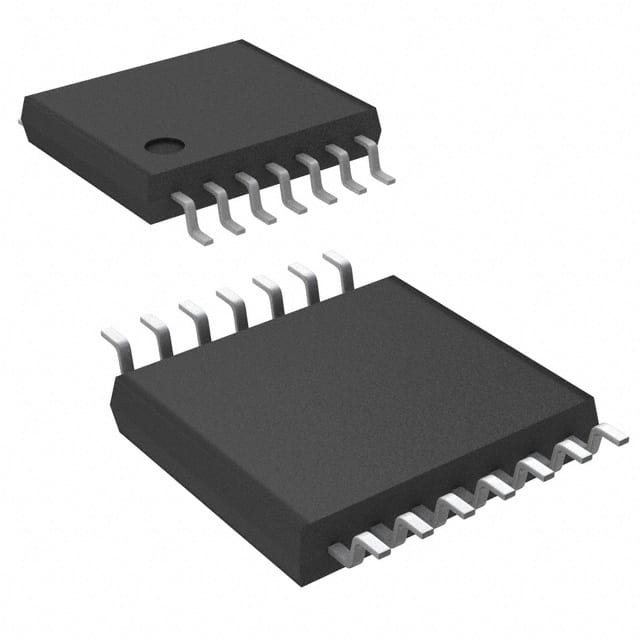

封裝/外殼：14-TSSOP

應用場景

ZMID5203AE1R傳感器主要用于汽車領域的絕對旋轉和線性運動傳感，例如電機控制、變速箱位置監測等場景。
